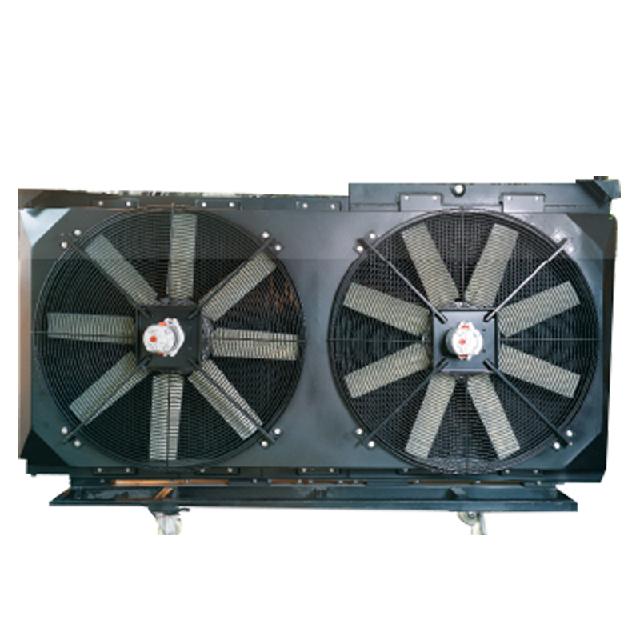

和中冷器不同，板式換熱器是有板片的，這個板片是換熱器的重要組成部分，多使用不銹鋼和鈦等材料制成，這樣通過傳熱工序制成不同外形的產品，橡膠的墊圈在安裝當中形成一個密封的空間進行介質導流，控制流通介質的方向，這些板片上會有上承桿來固定板片使之不會上下所有移動，多安裝在側面有固定板和流動壓緊板的框架中，并使用螺栓夾緊。

板式換熱器板片作為板式換熱器的重要組成部門，其材質主要有不銹鋼，鈦及鈦鈀等。而板片本身仍是由金屬板和橡膠墊圈所組成。其中金屬板可以按不同傳熱工況壓制成不同的外形。而橡膠墊圈則安裝在沿板片周邊的墊圈槽內，形成密封和介質導流。

板片的定位是以五點金屬與金屬接觸而確定，上承桿的三點，可以防止板片上下移動，加上下承桿的兩點板片就不會左右移動。板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和流動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的流道內，形成熱交換。

板式換熱器利用板片進行介質的阻擋，介質當中會有流體的流量，物理性質，壓力降和溫度差決定了板式換熱器板片的數目和尺寸，控制介質的流通方向。使用的波紋板不僅進步了湍流程度，并且形成很多支承點，足以承受介質間的壓力差。金屬板和流動板壓緊板吊掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。
